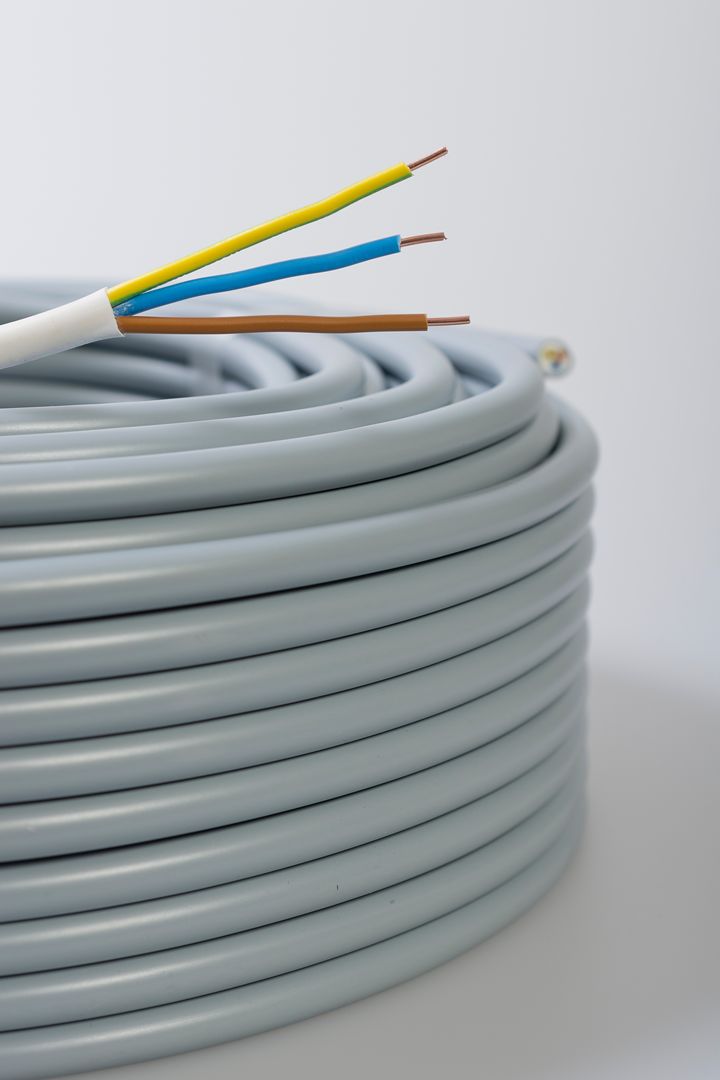

CYY-F-NYY-J
Cabluri de energie cu izolaţie din dielectrici masivi extrudaţi pentru tensiuni de 0,6/1 KV

COD DE IDENTIFICARE: CYY-F / NYY-J
STANDARD: SR CEI 60502-1:2006

Utilizare

  • Pentru transportulenergiei electrice in instalatii fixe,pentru transportul energiei de la statiile de putere
  • In medii inchise sau deschise,in medii uscate sau umede,in canale de cabluri,in pamant,in beton

Materiale

  • Conductoarele trebuie să satisfacă prescripţiile din SR EN 60228 clasa 1
  • Izolaţia trebuie să fie constituită dintr-un amestec PVC/A conform SR CEI 60502-1
  • Conductoarele izolate trebuie cablate între ele
  • Peste conductoarele cablate se aplică o izolaţie din SDR
  • Mantaua trebuie să fie constituită dintr-un amestec de PVC tip ST 1 / ST 2 conform SR CEI 60502-1
  • Izolaţia şi mantaua trebuie să fie cu suprafaţa uniformă ,fără îngroşări ,arsuri ,etc
  • Marcarea cablului se face prin imprimare termică/jet de cerneala cu inscripţia : OMNICABLE CYY-F 2X1,5mm²

Date tehnice

  • Standard produs: SR CEI 60502-1:2006
  • Tensiuni nominale: Uo/U (Um) 0,6/1 (1,2)KV
  • Tensiunea de incercare: 3,5 kV c.a.,50 Hz,5 minute
  • Temperatura minima a mediului ambiant :la montaj: +5°C ;in exploatare :-33°C
  • Temperatura maxima admisa pe conductor in conditii normale de exploatare: +70°C
  • Raze de îndoire minimă a cablurilor la instalare 15x D (diametrul cablului) pentru cablu monofilar si 12xD pentru cabluri cu mai multe conductoare
  • Forta maxima de tractiune la pozare: 50 N/mm²
  • Cablurile sunt cu intarziere la propagarea flacarii conform SR EN 60332-1-2:2005
    Cablurile care au F la sfarsitul simbolului sunt cu intarziere marita la propagarea flacarii conform SR EN 60332-3-24:2010, incercare de rezistenta la propagarea verticala a flacarii pe conductoare sau cabluri in manunchi in pozitie verticala Categoria C

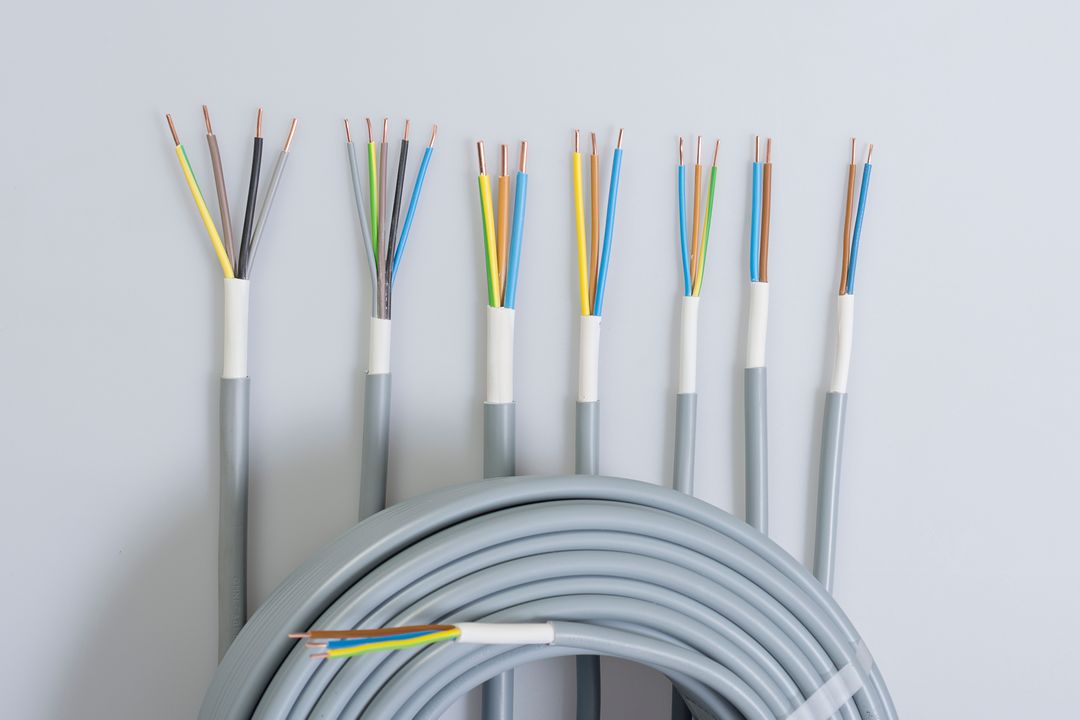

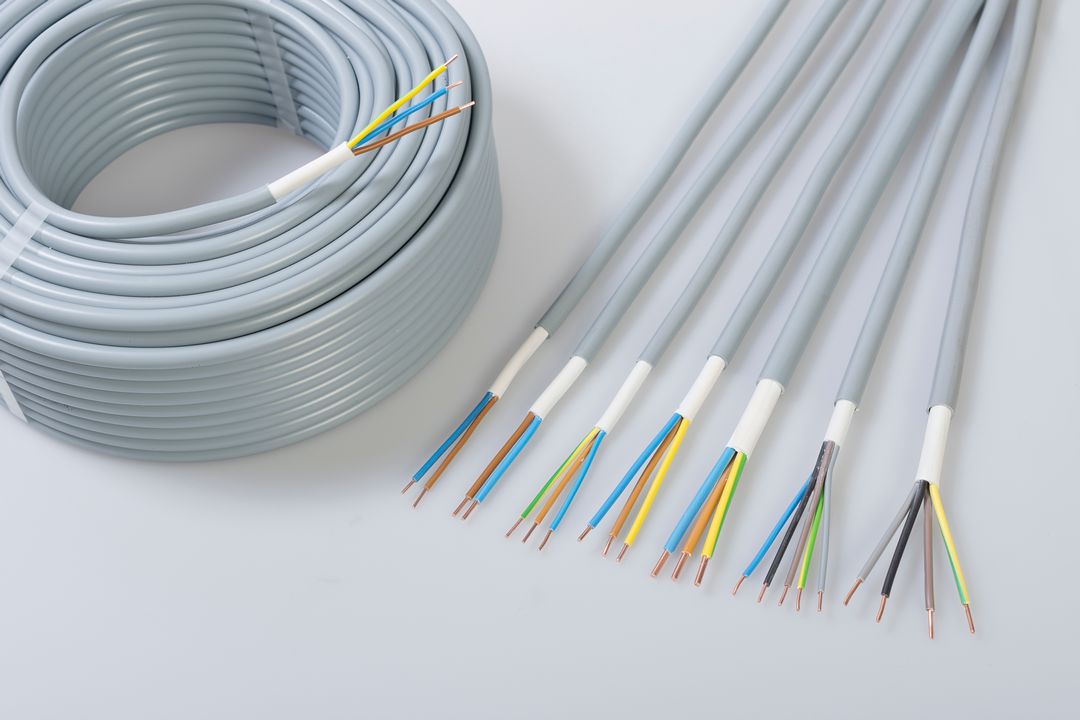

Cod de culori conductoare

1

G/V

NEGRU

2

-

ALBASTRU – MARO

3

G/V –ALBASTRU – MARO

MARO – NEGRU – GRI

4

G/V – MARO – NEGRU – GRI

ALBASTRU – MARO – NEGRU – GRI

5

G/V –ALBASTRU – MARO – NEGRU – GRI

ALBASTRU – MARO – NEGRU – GRI -NEGRU



Date generale

Secţiunea
nominală
mm²

Diametrul
conductorului cu
mm

Grosimea
nominală
de izolaţie
mm

Grosimea
nominală
SDR
mm

Grosimea
nominală
manta
mm

Diametrul
exterior
nominal
mm

Rezistenţa
electrică
Ω/km 20ºC max

Încărcare
în curent
Aer
A

2x1,5

Clasa 1

0,8

0,4

1,2

8,7

12,1

21

2x2,5

Clasa 1

0,8

0,4

1,2

9,9

7,41

29

3x1,5

Clasa 1

0,8

0,4

1,2

9,15

12,1

20

3x2,5

Clasa 1

0,8

0,4

1,2

10,4

7,41

25

3x4,0

Clasa 1

0,8

0,4

1,2

11,49

4,61

34

3x6,0

Clasa 1

0,8

0,4

1,4

13,30

3,08

44

4x1,5

Clasa 1

0,8

0,4

1,2

9,85

12,1

20

4x2,5

Clasa 1

0,8

0,4

1,2

11,3

7,41

25

4x4,0

Clasa 1

0,8

0,4

1,2

12,5

4,61

34

4x6

Clasa 1

0,8

0,4

1,4

14,50

3,08

44

5x1,5

Clasa 1

0,8

0,4

1,2

10,65

12,1

18

5x2,5

Clasa 1

0,8

0,4

1,2

12,2

7,41

25

5x4

Clasa 1

1

0,4

1,8

15,9

4,61

34

5x6

Clasa 1

1

0,4

1,8

17,2

3,08

44

7x1,5

Clasa 1

0,8

0,4

1,2

11,45

12,1

18

1X10

Clasa 1

1.0

0.4

1,4

8,85

1,83

75

1X16

Clasa 1

1.0

0.4

1,4

9,90

1,15

100

  • Pentru temperaturi mai mari de 20°C se utilizeaza coeficientii de corectie pentru valoarea rezistentei electrice.


Conformitate CE

Aceste produse sunt conforme cu Directivele Europene:
- 2014/35EC Echipamente de joasa tensiune(LVD) cu toate amendamentele
- 2011/95 Directiva RoHS
