CYY-F-NYY-J
Isolierte Stromkabel mit extrudiertem riesigem Dielektrika für Spannung von 0,6/1 KV
KENNCODE: CYY-F / NYY-J
STANDARD: SR CEI 60502-1:2006
Anwendung
- Für Stromübertragung in festen Installationen, von Kraftwerken
- In geschlossenen oder geöffneten, trockenen oder feuchten Räumen, in Kabelkanälen, in der Erde, im Beton
Materialien
- Die Leitungen sollen den Vorschriften der SR EN 60228 Norm Klasse 1 entsprechen
- Die Isolierung soll aus PVC/A- Mischung gemäß SR CEI 60502-1 ausgeführt werden
- Die isolierten Leiter sollen verdrahtet werden
- Über die verdrahteten Leitungen kommt Isolierung aus SDR
- Der Kabelmantel soll aus PVC Typ ST 1 / ST 2 Mischung gemäß SR CEI 60502-1 ausgeführt werden
- Die Isolierung und der Mantel sollen einheitliche Oberfläche haben, ohne Verdickungen, Verbrennungen, usw.
- Die Kabelmarkierung erfolgt durch Thermodruck/Tintenstrahlbeschriftung : OMNICABLE CYY-F 2X1,5mm²
Technisches Datenblatt
- Produktnormen: SR CEI 60502-1:2006
- Nennspannung: Uo/U (Um) 0,6/1 (1,2)KV
- Prüfspannung: 3,5 kV c.a.,50 Hz,5 Minuten
- Mindestumgebungstemperatur an der Montage: +5°C ; beim Betrieb :-33°C
- Die maximale Temperatur in der Leitung in gewöhnlichen Betriebsbedingungen: +70°C
- Mindestbiegeradius der Kabel an der Installation 15x D (Kabeldurchmesser) für adriges Kabel und 12 x D für mehradrige Kabel
- Maximale Traktionskraft an der Einbau: 50 N/mm²
- Die Kabel sind schwer entflammbar gemäß der SR EN 60332-1-2:2005 Norm
Die Kabel mit F am Ende des Symbols mit erhöhter Brandausbreitungsverzögerung gemäß SR EN 60332-3-24:2010, Beständigkeitstest an dem vertikalen Flammausbreitungsrohr oder am aufrechten Bündelkabel Kategorie C

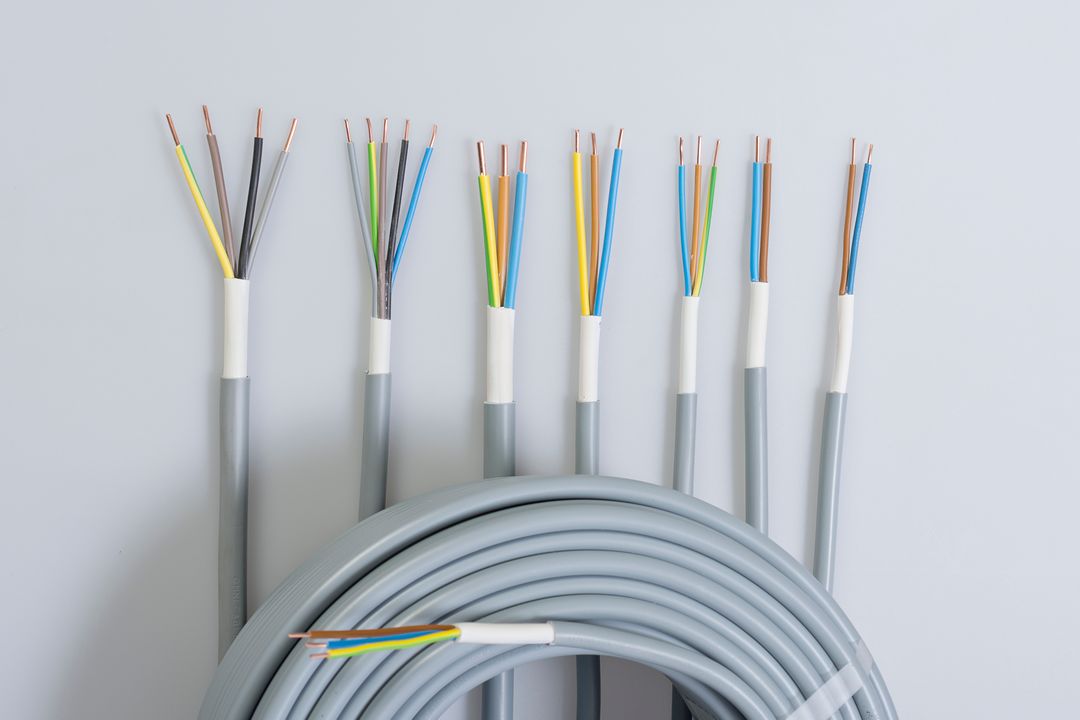

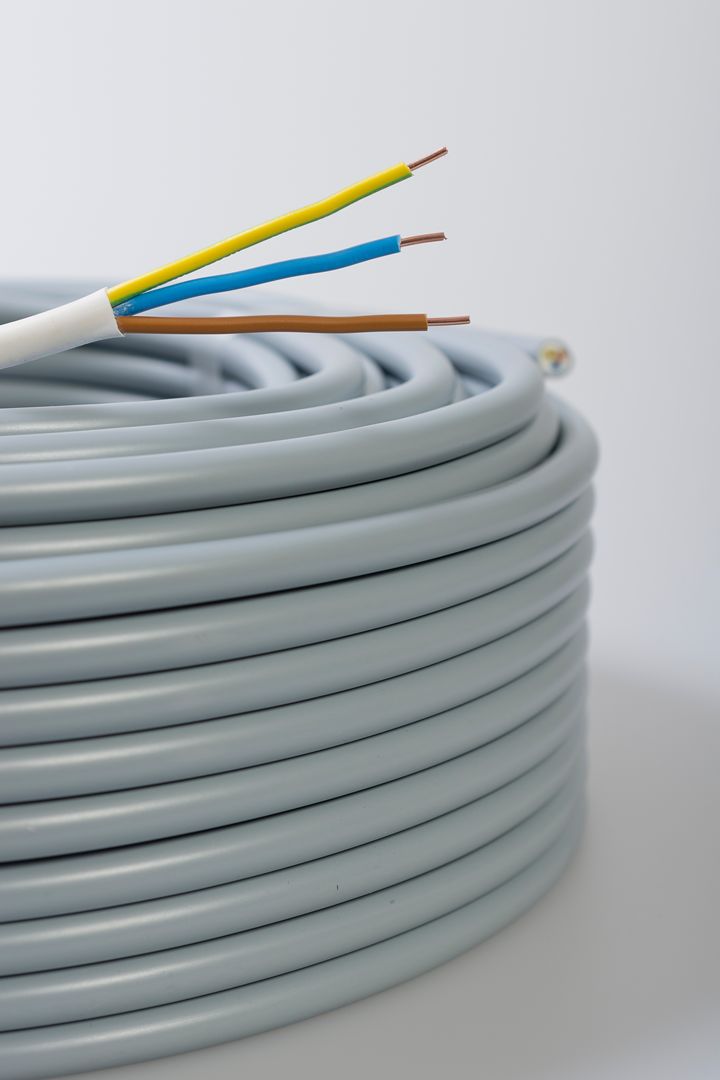

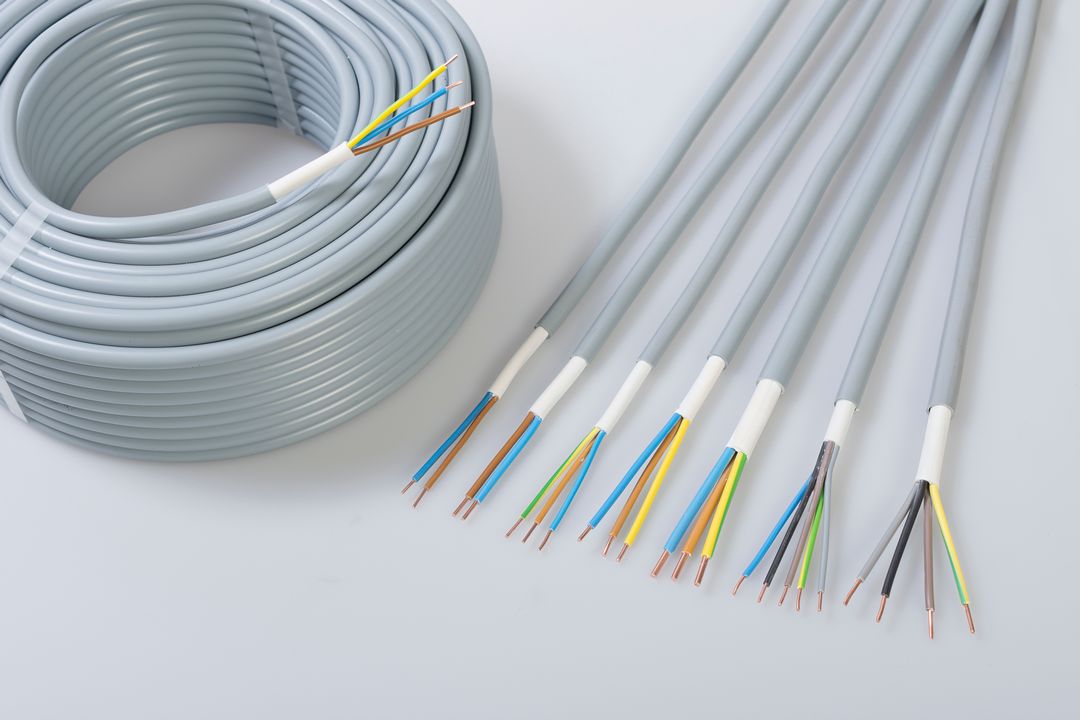

Farbkodierte Leitungen
|
1 |
G/V |
NEGRU |
|
2 |
- |
BLAU – BRAUN |
|
3 |
G/V –BLAU – BRAUN |
BRAUN – SCHWARZ – GRAU |
|
4 |
G/V – BRAUN – SCHWARZ – GRAU |
BLAU – BRAUN – SCHWARZ – GRAU |
|
5 |
G/V –BLAU – BRAUN – SCHWARZ – GRAU |
BLAU – BRAUN – SCHWARZ – GRAU - SCHWARZ |
Allgemeine Daten
|
Nennquerschnitt |
Leitungsklasse mit |
Isolationsnenndicke |
Nenndicke |
Mantel Nenndicke |
Nennaußen |
Elektrischer |
Luft |
|
2x1,5 |
Klasse 1 |
0,8 |
0,4 |
1,2 |
8,7 |
12,1 |
21 |
|
2x2,5 |
Klasse 1 |
0,8 |
0,4 |
1,2 |
9,9 |
7,41 |
29 |
|
3x1,5 |
Klasse 1 |
0,8 |
0,4 |
1,2 |
9,15 |
12,1 |
20 |
|
3x2,5 |
Klasse 1 |
0,8 |
0,4 |
1,2 |
10,4 |
7,41 |
25 |
|
3x4,0 |
Klasse 1 |
0,8 |
0,4 |
1,2 |
11,49 |
4,61 |
34 |
|
3x6,0 |
Klasse 1 |
0,8 |
0,4 |
1,4 |
13,30 |
3,08 |
44 |
|
4x1,5 |
Klasse 1 |
0,8 |
0,4 |
1,2 |
9,85 |
12,1 |
20 |
|
4x2,5 |
Klasse 1 |
0,8 |
0,4 |
1,2 |
11,3 |
7,41 |
25 |
|
4x4,0 |
Klasse 1 |
0,8 |
0,4 |
1,2 |
12,5 |
4,61 |
34 |
|
4x6 |
Klasse 1 |
0,8 |
0,4 |
1,4 |
14,50 |
3,08 |
44 |
|
5x1,5 |
Klasse 1 |
0,8 |
0,4 |
1,2 |
10,65 |
12,1 |
18 |
|
5x2,5 |
Klasse 1 |
0,8 |
0,4 |
1,2 |
12,2 |
7,41 |
25 |
|
5x4 |
Klasse 1 |
1 |
0,4 |
1,8 |
15,9 |
4,61 |
34 |
|
5x6 |
Klasse 1 |
1 |
0,4 |
1,8 |
17,2 |
3,08 |
44 |
|
7x1,5 |
Klasse 1 |
0,8 |
0,4 |
1,2 |
11,45 |
12,1 |
18 |
|
1X10 |
Klasse 1 |
1.0 |
0.4 |
1,4 |
8,85 |
1,83 |
75 |
|
1X16 |
Klasse 1 |
1.0 |
0.4 |
1,4 |
9,90 |
1,15 |
100 |
- Für Temperaturen über 20°C werden Korrekturkoeffizienten für den elektrischen Widerstand gebraucht.
EG - Kennzeichnung
Diese Produkte entsprechen den europäischen Richtlinien:
- 2014/35EC Niederspannungsanlagen (LVD) einschließlich aller Änderungen
- Richtlinie 2011/95 RoHS
