N2XH-J
Isolierte Stromkabel mit extrudiertem riesigem Dielektrika, halogenfrei, mit geringer Rauchentwicklung und hemmender Feuerausbreitung für Spannungen von 0,6/1 KV

KENNCODE:  N2XH-J
STANDARD: DIN VDE 0276-604 :2008-02 ; HD 604 S1+A1+A2+A3 :2005

Anwendung

  • Dieses Netzkabel, mit erweiterten Funktionen in Bezug auf Brandverhalten, wird in öffentlichen Gebäuden (dicht bewohnt) gebraucht, in deren Räumen, oder wo ein Brand das Leben vieler Menschen gefährdet, indem die, an der Kabelisolierung gebrauchten Materialien zur giftigen Gasvergiftung leiten können.
  • Empfohlen für Industrieanlagen, öffentlichen Gebäuden, Hotels, Flughäfen, U-Bahn-Stationen, Krankenhäuser, Supermarkets, Banken, Krankenhäuser, Theater, Kinos, mehrstöckigen Gebäuden, Kommandozentralen und Leitwarten, usw.
  • Wird auf festen Strecken, in naßen und trockenen Räumen, unter oder auf dem Verputz, auf versteckten oder sichtbaren Kabelkanälen gebraucht.
  • Kann weiterhin auch auf Außenstrecken und unterirdischen Bahnhöfen, von Röhren geschützt oder in Kabelkanälen gelegt gebraucht werden.

Materialien

  • Die Leiter sollen die Anforderungen der SR EN 60228 Klasse 1 Norm erfüllen Die Isolierung soll aus halogenfreier, thermoplastischen Mischung,  mit hemmender Feuerausbreitung Typ : SOFIPLUS HZ 05GG , in Einstimmung mit HD 604 ausgeführt werden
  • Die isolierten Leiter sollen verdrahtet werden
  • Über die verdrahteten Leitungen kommt Isolierung aus SDR
  • Der Mantel soll aus einer thermoplastischen, halogenfreien Mischung, mit geringer Rauchemmission Typ: SOFIPLUS HZ 05GG, in Einstimmung mir der HD 604 Norm bestehen
  • Die Isolierung und der Mantel sollen einheitliche Oberfläche, ohne Verdickungen, Verbrennungen, usw. aufweisen
  • Die Kabelmarkierung erfolgt durch Tintenstrahldruck mit der Schrift verwendbar bis: N2XH-J 3X1,5mm²

Technisches Datenblatt

  • Produktnormen: DIN VDE 0276-604 :2008-02 ; HD 604 S1+A1+A2+A3 :2005
  • Nennspannung: Uo/U (Um) 0,6/1 (1,2)KV
  • Prüfspannung: 4 kV c.a.,50 Hz,5 Minuten
  • Isolationswiderstand bei 90°C min. 1012Ωxcm
  • Die maximale Temperatur des Drahtes in der Kurzschlußzeit beträgt 5 s +250°C
    Mindesttemperatur der Umgebung an der Einbau: -5°C ; beim Betrieb :-30°C beim +70°C
  • Zulässige Erwärmung im Normalbetrieb: +90°C
  • Minimale Kabeleinbaubiegeradius 15x D (Kabeldurchmesser) für adriges Kabel und 12xD  für mehradrige Kabel.
  • Maximale Traktionskraft an der Einbau: 50 N/mm²
  • Farbkodierte Leiter gemäß VDE 0293, HD308 S2
  • Die Kabel haben hemmende Feuerausbreitung gemäß SR EN 60332-2-4, Kategorie C,.ohne Halogene und korrosive Gasemmissionen gemäß DIN EN 50267 / IEC 60754 und geringe Rauchemmission gemäß DIN EN 61034 /IEC 61034

Allgemeine Daten

Nennquerschnitt
mm²

Leitungsdurch
messer
mm

Isolations
nenndicke
mm

Nenndicke
SDR
mm

Mantel Nenndicke
mm

Nennaußen
durchmesser
mm

Elektrischer
Widerstand
Ω/km 20ºC max

2x1,5

Klasse 1

0,8

0,4

1,2

8,7

12,1

2x2,5

Klasse 1

0,8

0,4

1,2

9,9

7,41

3x1,5

Klasse 1

0,8

0,4

1,2

9,15

12,1

3x2,5

Klasse 1

0,8

0,4

1,2

10,4

7,41

3x4,0

Klasse 1

0,8

0,4

1,2

11,49

4,61

3x6,0

Klasse 1

0,8

0,4

1,4

13,30

3,08

4x1,5

Klasse 1

0,8

0,4

1,2

9,85

12,1

4x2,5

Klasse 1

0,8

0,4

1,2

11,3

7,41

4x4,0

Klasse 1

0,8

0,4

1,2

12,5

4,61

5x1,5

Klasse 1

0,8

0,4

1,2

10,65

12,1

5x2,5

Klasse 1

0,8

0,4

1,2

12,2

7,41

7x1,5

Klasse 1

0,8

0,4

1,2

11,45

12,1

7x2,5

Klasse 1

0,8

0,4

1,2

11,45

12,1

  • Für Temperaturen über 20°C werden Korrekturkoeffizienten für den elektrischen Widerstand gebraucht.


EG - Kennzeichnung

Diese Produkte entsprechen den europäischen Richtlinien:
- 2014/35EC Niederspannungsanlagen (LVD) einschließlich aller Änderungen
- 2011/65 RoHS-Richtlinie

Produktunterlagen

Konformitätserklärung

Feuertest

-

Technisches Datenblatt

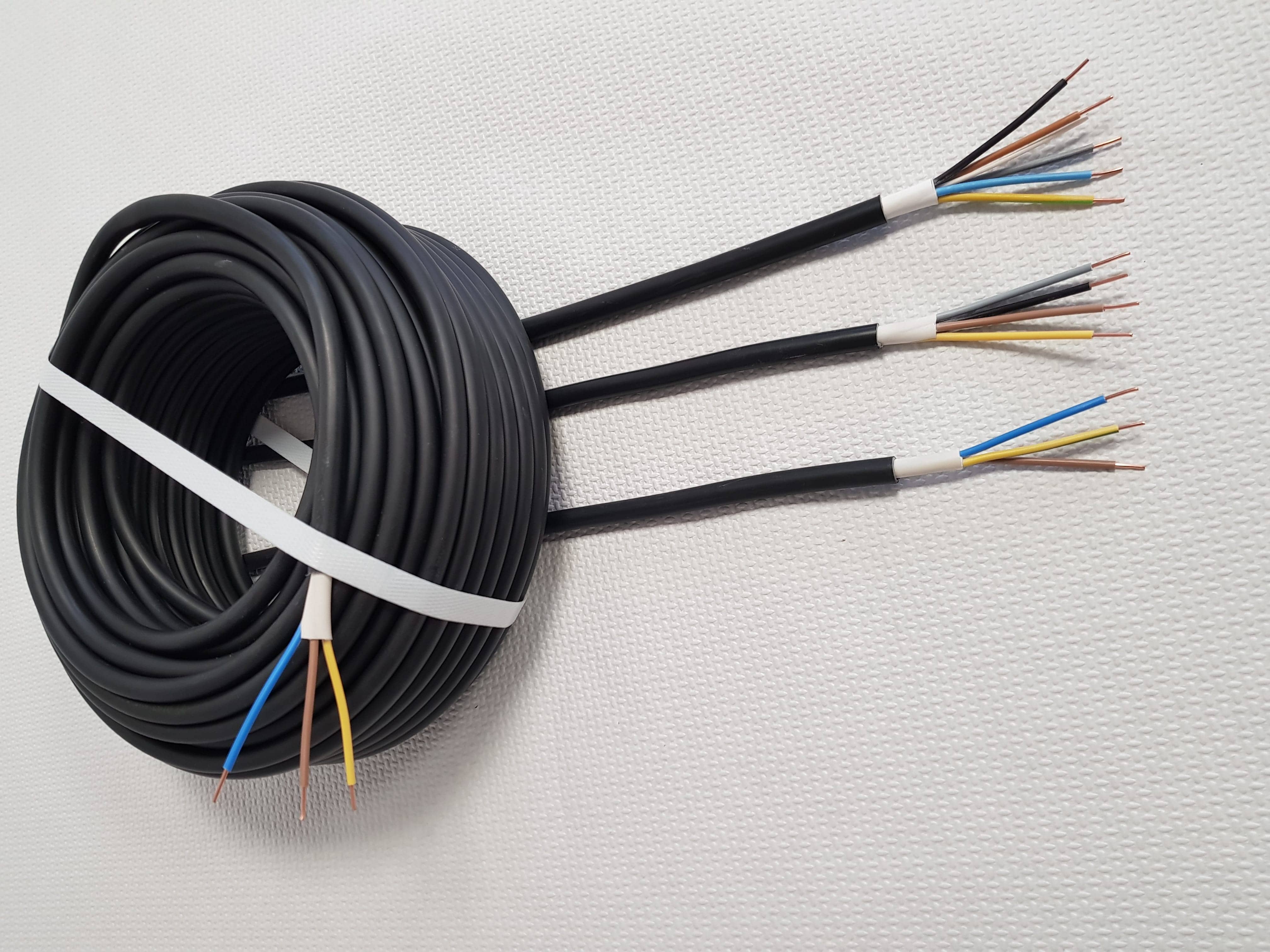

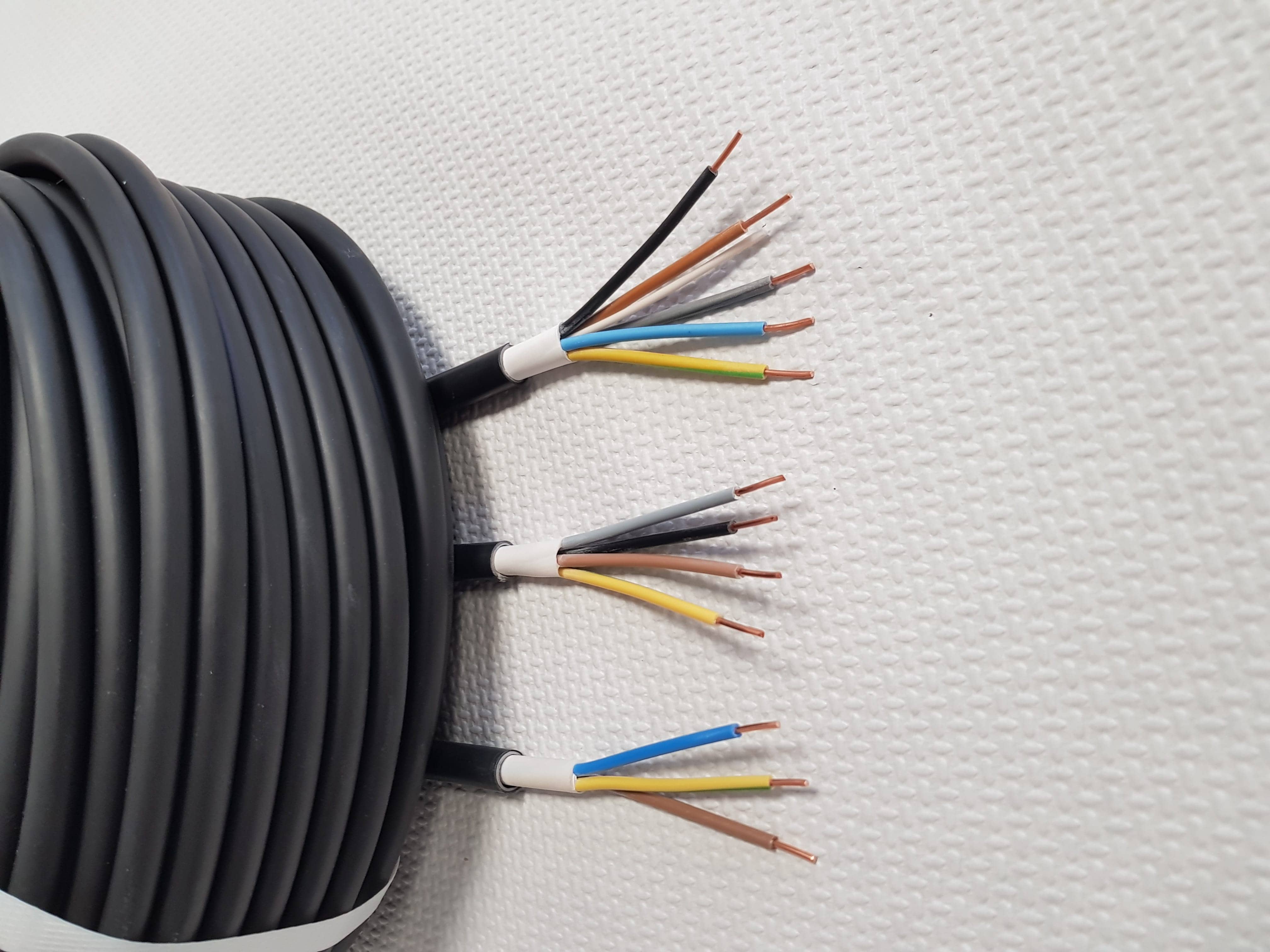

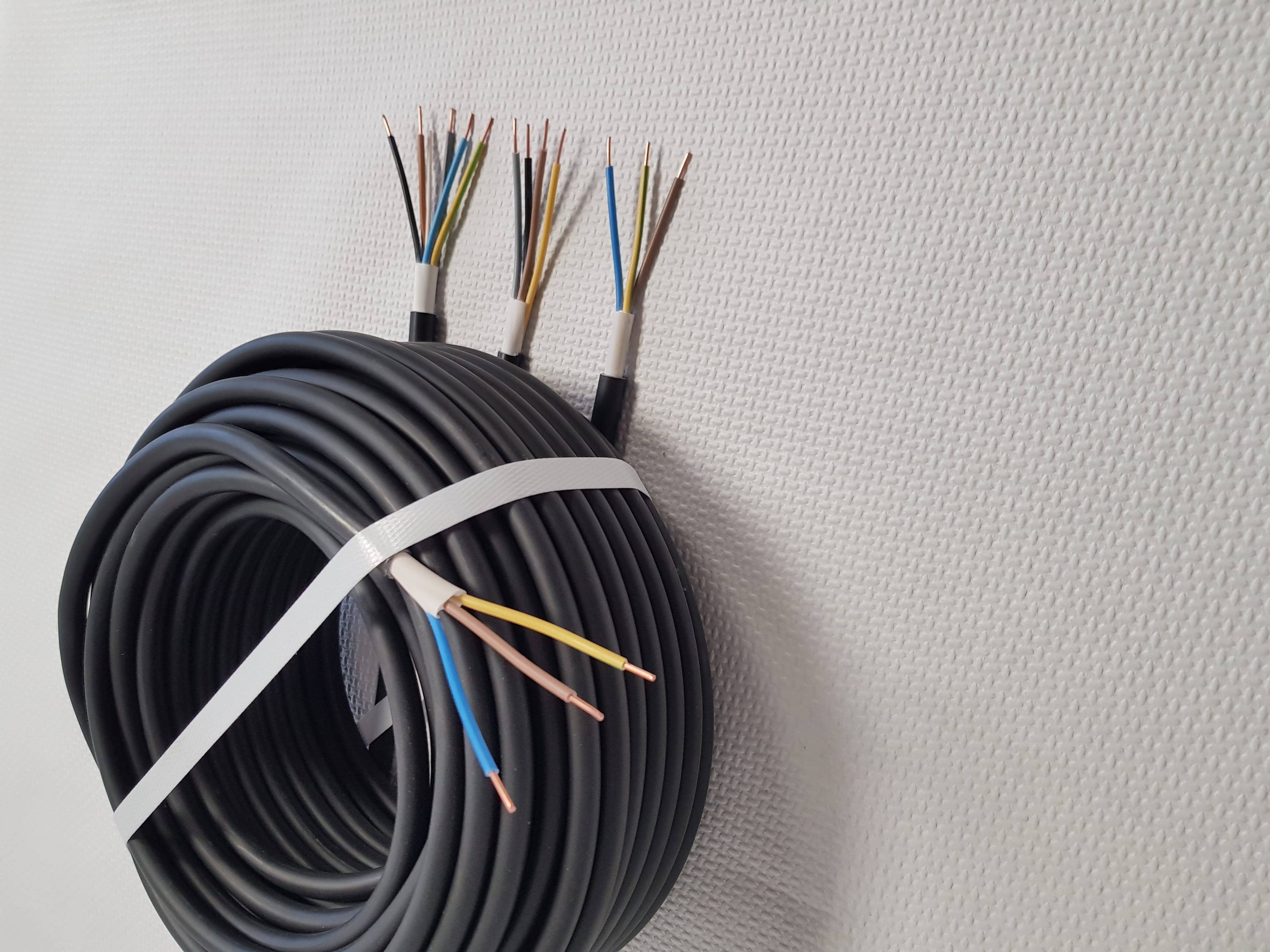

Foto
