MYYM-HO5VV-F
Kabel für den allgemeinen Gebrauch, Kabel für leichten / normalen Gebrauch

KENNCODE:  HO3VV-F / HO5VV-F/AO5VV-F
ALTE SYMBOLE: MYYM
ENTSPRICHT DER:  SR EN 50525-2-11:2011

Anwendung

  • Die Kabel sind für den Anschluss an elektrische Haushaltsgeräte zu einem festen Stromversorgungsnetz vorgesehen

Materialien

  • Die Leitungen sollen den Anforderungen der SR EN 60228 Norm, Klasse 5, Abschnitt und Anzahl der isolierten Leitungen entsprechen, die:0,5 mm² oder 0,75 mm²-2, 3 bzw. 4 isolierte Leitungen HO3VV-F und 0,75 mm², bis auf 4 mm² 2,3,4 soder 5 isolierte Leitungen HO5VV-F , von 6 mm² 3, 4 oder 5 isolierte Leitungen von AO5VV-F beträgt
  • Die Isolierung setzt sich aus einer Mischung aus PVC Typ TI 1 gemäß der EN 50363-3 um den Leiter zusammen, von grün-gelber, hellblauer, brauner, schwarzer und grauer Farbe zusammen
  • Isolierte Leitungen sollen vor dem Auftragen des Mantels verdrahtet werden
  • Der Mantel soll aus einer PVC-Isolationsmischung TypTM 2 gemäß der EN 50363-4-1 um den isolierten Leiter, sodass die Räume zwischen den isolierten Leitungen von weisser, schwarzer Farbe oder je nach Bestellung ausgefüllt werden.
  • Die Isolierung und der Mantel sollen einheitliche Oberfläche haben, ohne Verdickungen, Verbrennungen, usw.
  • Die kabelmarkierung erfolgt durch Thermodruck / Tintenstrahlbeschriftung beispielsweise : OMNICABLE HO5VV-F 4G4mm² / OMNI CABLE HO5VV-F 3G1,0 mm²

Technisches Datenblatt

  • Standardprodukt: SR EN 50525-2-11:2011
  • Nennspannung: (Uo/U) 300/300 V für HO3VV-F; ( Uo/U) 300/500 V für HO5VV-F
  • Prüfspannung:2000 V c.a.;50 Hz; im Wasser für 5 Min.
  • Mindestumgebungstemperatur an der Einbau: +5°C; beim Betrieb:-20°C
  • Höchstzulässige Temperatur auf dem Leiter im Normalbetrieb:+70°C
  • Mindestkabelbiegeradius bei Temperaturen von + 20 ° C ± 10 ° C in gewöhnlichen Bedingungen beträgt:3 x D (Kabeldurchmesser) für feste Installation und 5 x D bei freier Bewegung des Kabels für Kabeldurchmesser bis auf D=12 mm und 4 x D für feste Installation und 6 x D bei freier Bewegung des Kabels für Kabeldurchmesser über D=12 mm.
  • Die Kabel sind schwer entflammbar gemäß SR EN 60332-1-2

Allgemeine Daten

HO3VV-F ENTSPRICHT DER: SR EN 50525-2-11:2011

Nennbreite
mm²

Maximaler
Durchmesser der Drähte im Leiter
mm

Isolations
nenndicke
mm

Isolations
nenndicke
mm

Außenß-
durchmesser mittelgroß
obere/untere
Grenze
mm

Maximaler
elektrischer
Widerstand
bei 20ºC
Ω/km

Isolations-
widerstand
bei Nenntemperatur
MΩ.km

2x0,50

0,21

0,5

0,6

4,6/5,9

39

0,011

2x0,75

0,21

0,5

0,6

4,9/6,3

26

0,010

3G0,50

0,21

0,5

0,6

4,9/6,3

39

0,011

3G0,75

0,21

0,5

0,6

5,2/6,7

26

0,010

4G0,50

0,21

0,5

0,6

5,4/6,9

39

0,011

4G0,75

0,21

0,5

0,6

5,7/7,3

26

0,010



HO5VV-F ENTSPRICHT DER:  SR EN 50525-2-11:2011

Nennbreite
mm²

Maximaler
Durchmesser der Drähte im Leiter
mm

Isolations
nenndicke
mm

Isolations
nenndicke
mm

Außenß-
durchmesser mittelgroß
obere/untere
Grenze
mm

Maximaler
elektrischer
Widerstand
bei 20ºC
Ω/km

Isolations-
widerstand
bei Nenntemperatur
MΩ.km

2x0,75

0,21

0,6

0,8

5,7-7,2

26

0,011

2x1

0,21

0,6

0,8

5,9-7,5

19,5

0,010

2x1,5

0,26

0,7

0,8

6,8-8,6

13,3

0,010

2x2,5

0,26

0,8

1,0

8,4-10,6

7,98

0,0095

2x4

0,31

0,8

1,1

9,7-12,1

4,95

0,0078

3G0,75

0,21

0,6

0,8

6,0-7,6

26

0,011

3G1

0,21

0,6

0,8

6,3-8,0

19,5

0,010

3G1,5

0,26

0,7

0,9

7,4-9,4

13,3

0,010

3G2,5

0,26

0,8

1,1

9,2-11,4

7,98

0,0095

3G4

0,31

0,8

1,2

10,5-13,1

4,95

0,0078

4G0,75

0,21

0,6

0,8

6,6-8,3

26

0,011

4G1

0,21

0,6

0,8

7,1-9,0

19,5

0,010

4G1,5

0,26

0,7

0,9

8,4-10,5

13,3

0,010

4G2,5

0,26

0,8

1,1

10,1-12,5

7,98

0,0095

4G4

0,31

0,8

1,2

11,5-14,3

4,95

0,0078

5G0,75

0,21

0,6

0,9

7,4-9,3

26

0,011

5G1

0,21

0,6

0,9

7,8-9,8

19,5

0,010

5G1,5

0,26

0,7

1,1

9,3-11,6

13,3

0,010

5G2,5

0,26

0,8

1,2

11,2-13,9

7,98

0,0095

5G4

0,31

0,8

1,4

13,0-16,1

4,95

0,0078



AO5VV-F ENTSPRICHT DER:  SR EN 50525-2-11:2011

Nennbreite
mm²

Maximaler
Durchmesser der Drähte im Leiter
mm

Isolations
nenndicke
mm

Isolations
nenndicke
mm

Außenß-
durchmesser mittelgroß
obere/untere
Grenze
mm

Maximaler
elektrischer
Widerstand
bei 20ºC
Ω/km

Isolations-
widerstand
bei Nenntemperatur
MΩ.km

3G6

0,31

0,8

1,2

13,2/14,5

3,30

0,0078

4G6

0,31

0,8

1,6

14,5/15,5

3,30

0,0078

5G6

0,31

0,8

1,6

16/17

3,30

0,0078

  • Für Temperaturen über 20°C werden Korrekturkoeffizienten für den elektrischen Widerstand gebraucht.


EG - Kennzeichnung

Diese Produkte entsprechen den europäischen Richtlinien:
- 2014/35EC Niederspannungsanlagen (LVD) einschließlich aller Änderungen
- 2011/65 RoHS-Richtlinie

Die fett geschriebenen Produkte aus der Tabelle verfügen über Markengenehmigung:
- SR EN 50525-2-11:2011 DIN EN 50525-2-11(VDE0285-525-2-11):2012-01;EN 50525-2-11:2011

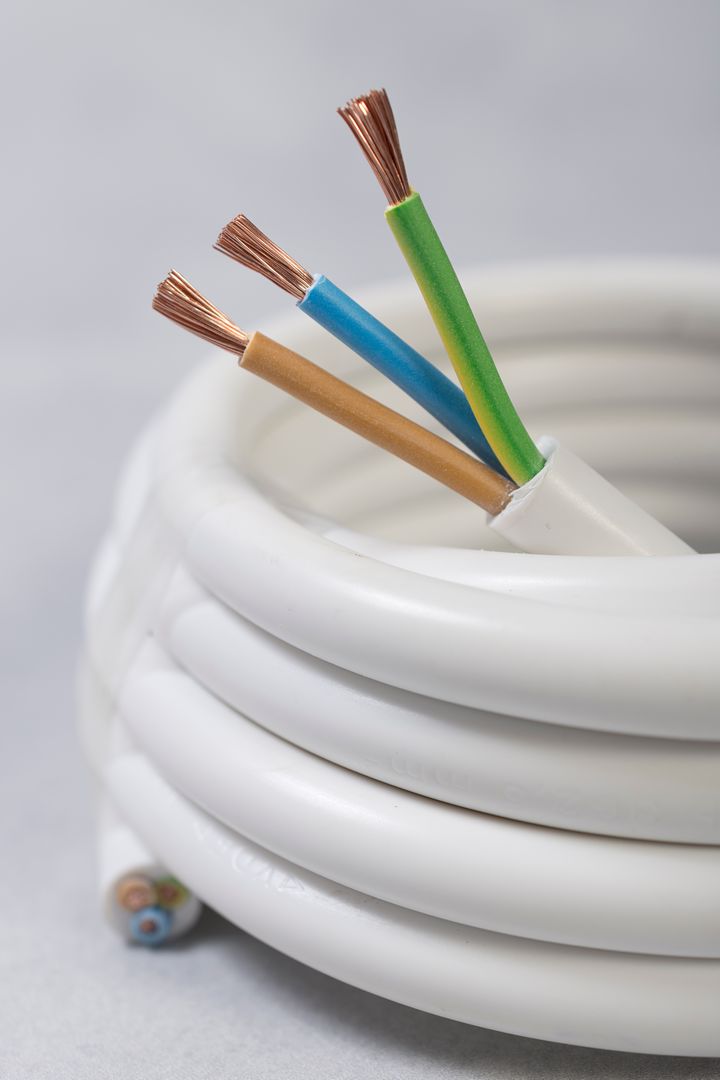

Foto
