XMVK
Installationskabel für leichte Verbindungen

KENNCODE:  XMVK 450/750 V
STANDARD: -

Anwendung

  • Dieses Netzkabel mit erweiterten Funktionen in Bezug auf Brandverhalten wird für öffentliche Gebäude gebraucht
  • Wird auf festen Strecken, in nassen oder trockenen Räumen gebraucht, unterm Verputz oder auf dem Verputz auf sichtbaren oder versteckten Kabelkanälen gebraucht. Weiterhin kann auch für äußere Strecken und unterirdische Bahnhöfe mit Röhren geschützt oder in Kabelkanälen gebraucht werden.

Structura

  • Feste Leitungen aus CU gemäß VDE0295 oder SR EN 60228 Klasse1
  • Die Leitungsisolation erfolgt aus XLPE + KATALYSATOR in braun, hellblau, grau oder schwarz
  • Über die umwickelten Leitungen ist eine Füllungsmischung – sdr zu finden
  • Der Außenmantel Typ PVC 305 FARBE GRAU (RAL 7012) gemöß der EN 50363

Avantaje

  • Mechanische Stoßfestigkeit: gut
  • Biegefaktor bei Verlegung 10XD
  • Reaktion auf Flammenausbreitung gemäß EN 60332

Technisches Datenblatt

  • Stromversorgungskabel gemäß DIN VDE 0276 Abschnitt 604
  • Leitungswiderstand bei 20 ̊C erfolgt gemäß VDE 0295 SI SR EN 60228 Klasse 1 s
  • Temperaturbereich während der-Installation -20°C bis auf +90°C
  • Maximale Betriebstemperatur auf der Leiterebene beträgt 90 °C

Allgemeine Daten

Produkt

Isolations
dicke

SDR
Dicke
ungefähr

Manteldicke
ungefähr

Ungefährer
Außen-
durchmesser

Elektrischer
Widerstand
beim 20 ºC max

XMVK 2X1.5

0.6

0.4

1.4

8.6

12.1

XMVK 2X2.5

0.6

0.4

1.4

9.4

7.41

XMVK 3X1.5

0.6

0.4

1.4

9.0

12.1

XMVK 3X2.5

0.6

0.4

1.4

9.9

7.41

XMVK 4X1.5

0.6

0.4

1.4

9.7

12.1

XMVK 4X2.5

0.6

0.4

1.4

10.6

7.41

XMVK 5X1.5

0.6

0.4

1.4

10.4

12.1

XMVK 5X2.5

0.6

0.4

1.4

11.5

7.41

  • Für Temperaturen über 20°C werden die Korrekturkoeffizienten für den elektrischen Widerstand verwendet.


EG - Kennzeichnung

Diese Produkte entsprechen den europäischen Richtlinien:
- 2014/35EC Niederspannungsanlagen (LVD) einschließlich aller Änderungen
- 2011/65 RoHS-Richtlinie

Produktunterlagen

Konformitätserklärung

Feuertest

Technisches Datenblatt

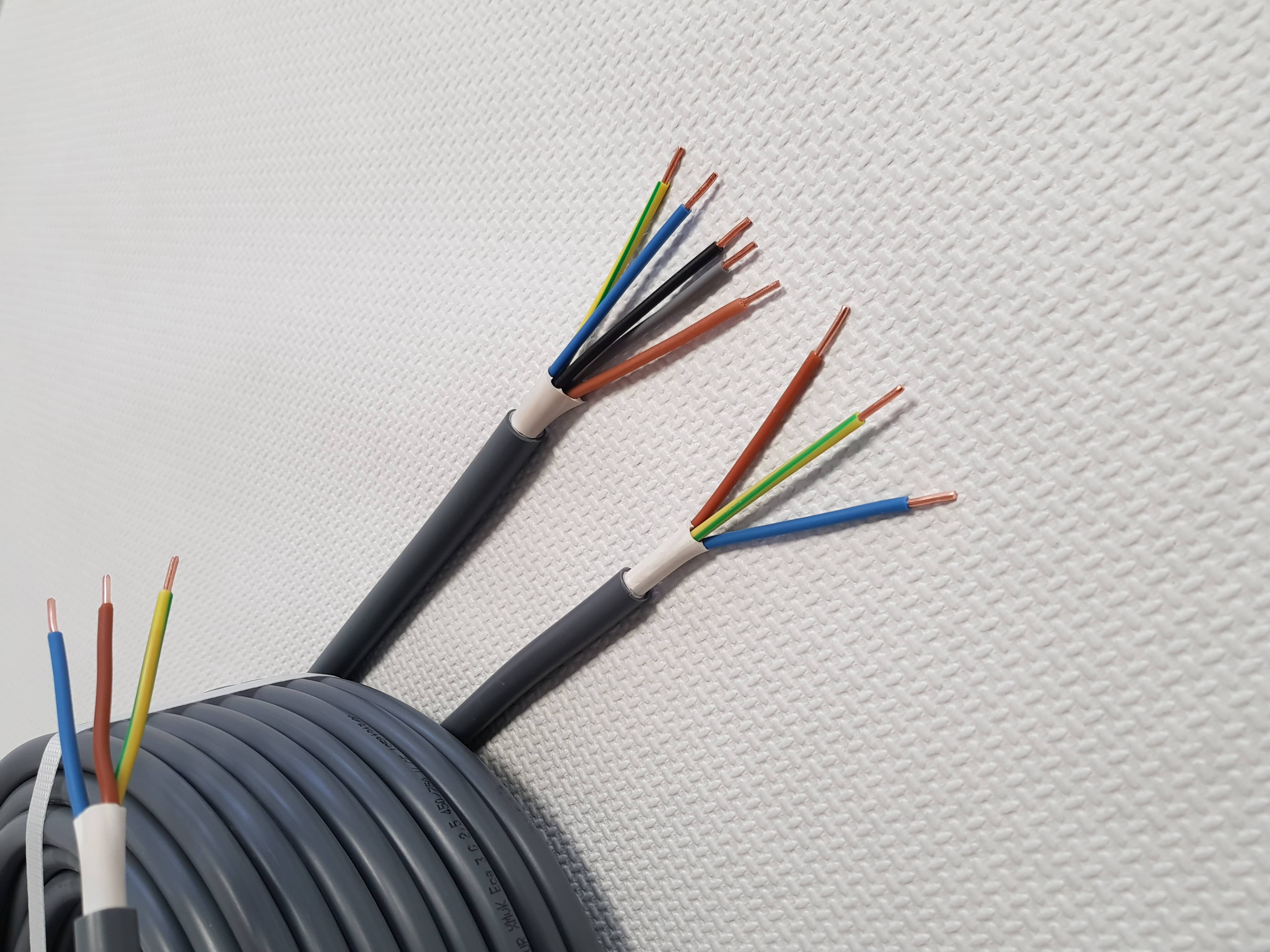

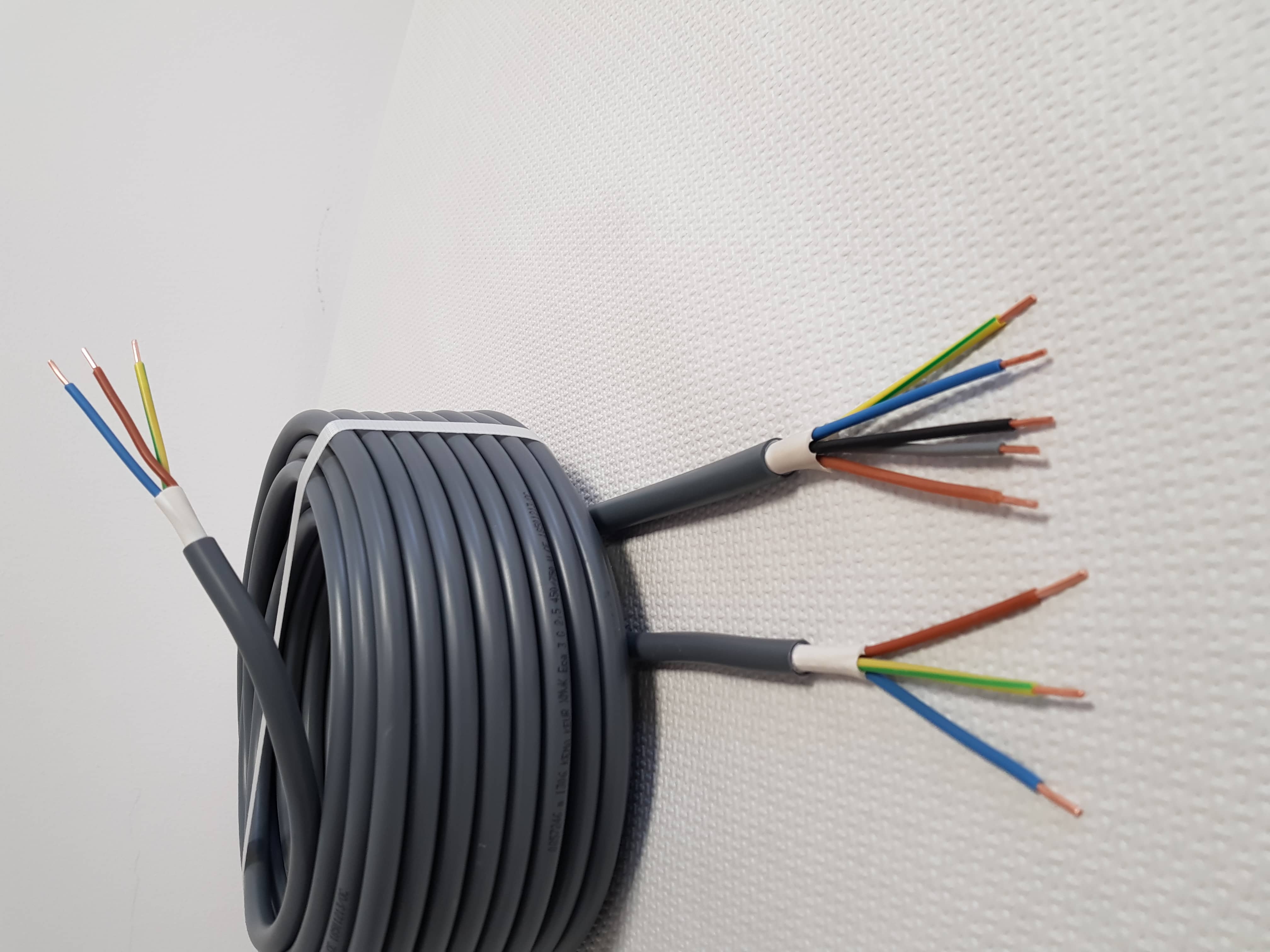

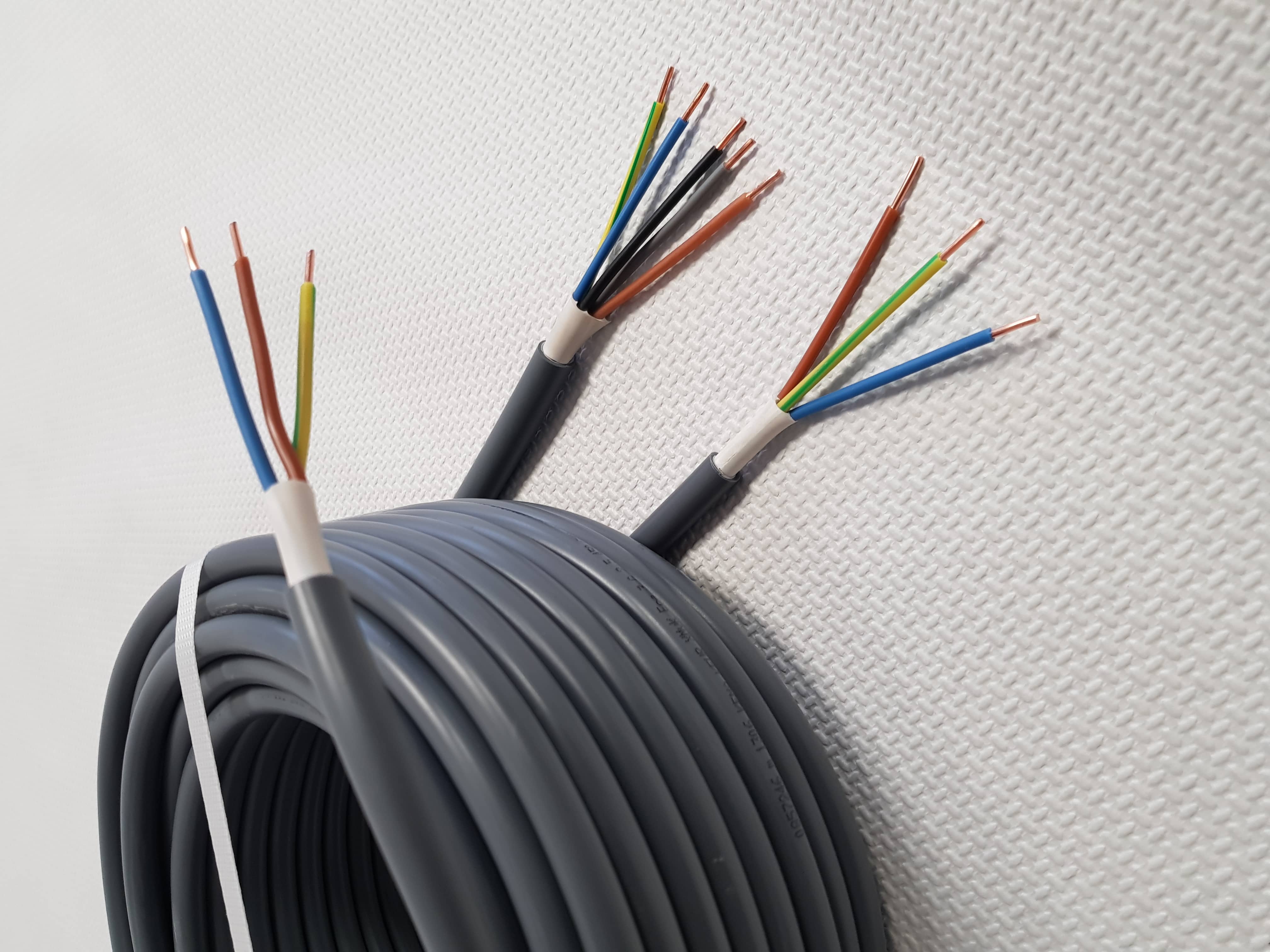

Foto
