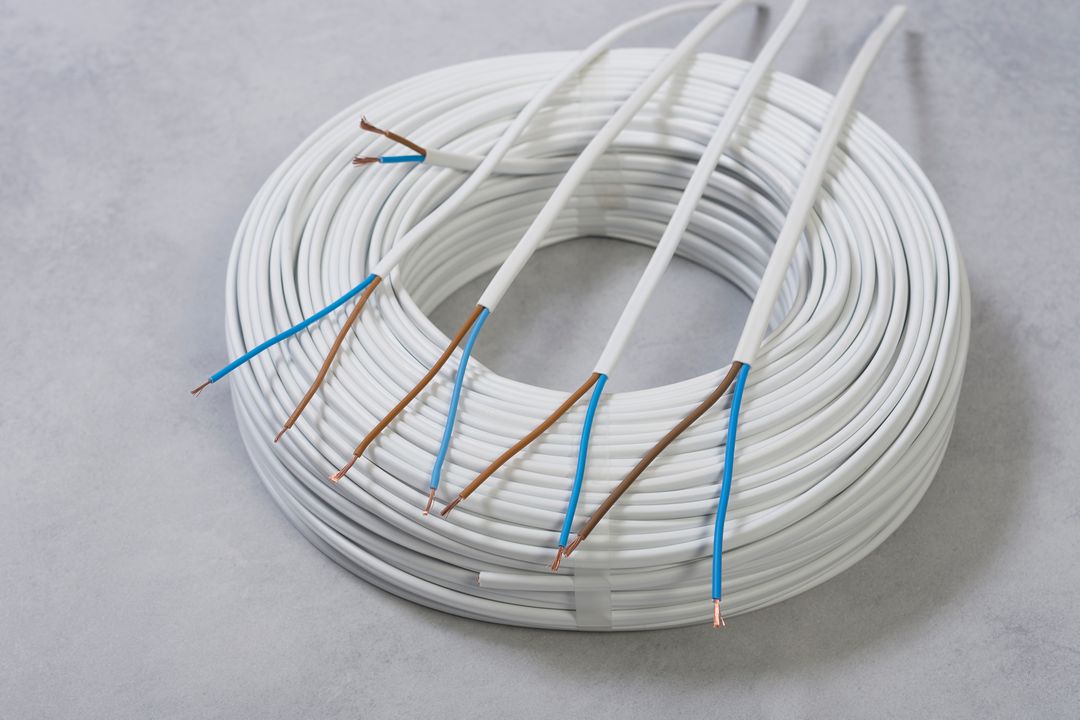

MYYUP-HO5VVH2-F
Kabel für den allgemeinen Gebrauch, Kabel für leichten / normalen Gebrauch

KENNCODE:  HO3VVH2-F / HO5VVH2-F
ALTE SYMBOLE: MYYUP
CONFORM: SR EN 50525-2-11:2011

Anwendung

  • Für Anschluß der elektrischen Haushaltsgeräte zu einem festen Stromversorgungsnetz.

Materialien

  • Die Kabel müssen die Anforderungen der SR EN 60228 Norm erfüllen, Klasse 6, Abschnitt einadrige Leitungen, kann:0,5 mm² oder 0,75 mm² sein
  • Die Isolierung setzt sich aus einer Mischung aus PVC Typ TI 2 gemäß der EN 50363-3 um jeden Leiter zusammen
  • Die Kabel sollen parallel gelegt werden und der Kabelleiter soll isoliert werden
  • Die Isolierung soll einen Einschnitt beidseitig zwischen den Kabeln haben, um die Trennung der Leiterbestandteile zu erleichtern und einheitliche Oberfläche, ohne Verdickungen, Verbrennungen, usw.

Technisches Datenblatt

  • Produktnormen: SR EN 50525-2-11:2011
  • Nennspannung:( Uo/U) 300/300 V für HO3VVH2-F; ( Uo/U) 300/500 V für HO3VVH2-F
  • Prüfspannung:2000 V c.a.;50 Hz; im Wasser für 5 Min.
  • Mindestumgebungstemperatur an der Einbau: +5°C; beim Betrieb:-20°C
  • Höchstzulässige Temperatur auf dem Leiter im Normalbetrieb:+70°C
  • Mindestkabelbiegeradius bei Temperaturen von + 20 ° C ± 10 ° C unter normalen Umständen ist es: 3 x D (Kabeldurchmesser) für feste Installation und von 5 x D für Kabel-Freizügigkeit.
  • Die Kabel sind schwer entflammbar gemäß SR EN 60332-1-2

HO3VVH2-F ENTSPRICHT DER:  SR EN 50525-2-11:2011

Nennbreite
mm²

Maximaler
Durchmesser der Drähte im Leiter
mm

Isolations
nenndicke
mm

Isolations
nenndicke
mm

Außenß-
durchmesser mittelgroß
obere/untere
Grenze
mm

Maximaler
elektrischer
Widerstand
bei 20ºC
Ω/km

Isolations-
widerstand
bei Nenntemperatur
MΩ.km

2x0,50

0,21

0,5

0,6

3,0x4,9/3,7x5,9

39

0,011

2x0,75

0,21

0,5

0,6

3,2x5,2/3,8x6,3

26

0,010

EG - Kennzeichnung

Dieses Produkt entspricht den europäischen Richtlinien:
- 2014/35EC Niederspannungsanlagen (LVD) einschließlich aller Änderungen
- 2011/65 RoHS-Richtlinie
- HO3VVH2-F 2x0,75 verfügt über die Markengenehmigungen: (HAR) SR EN 50525-2-11:2011 (VDE)
DIN EN 50525-2-11(VDE0285-525-2-11):2012-01;EN 50525-2-11:2011



HO5VVH2-F ENTSPRICHT DER:  SR EN 50525-2-11:2011

Nennbreite
mm²

Maximaler
Durchmesser der Drähte im Leiter
mm

Isolations
nenndicke
mm

Isolations
nenndicke
mm

Außenß-
durchmesser mittelgroß
obere/untere
Grenze
mm

Maximaler
elektrischer
Widerstand
bei 20ºC
Ω/km

Isolations-
widerstand
bei Nenntemperatur
MΩ.km

2x0,75

0,21

0,6

0,8

3,7x6,0/4,5x7,2

26

0,011

2x1

0,21

0,6

3,9x6,2/4,7x7,5

19,5

0,010

2x1,5

0,26

0,7

0,8

4,2x7,0/5,2x8,6

13,3

0,010
  • Für Temperaturen über 20°C werden die Korrekturkoeffizienten für den elektrischen Widerstand verwendet


EG - Kennzeichnung

Dieses Produkt entspricht den europäischen Richtlinien:
- 2014/35EC Niederspannungsanlagen (LVD) einschließlich aller Änderungen
- 2011/65 RoHS-Richtlinie
